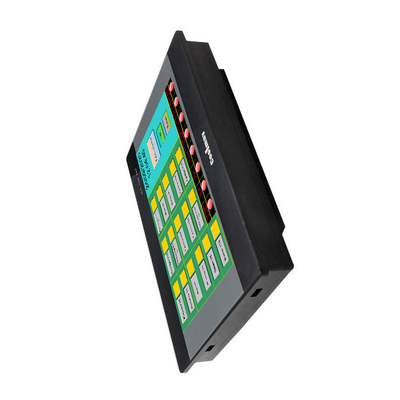

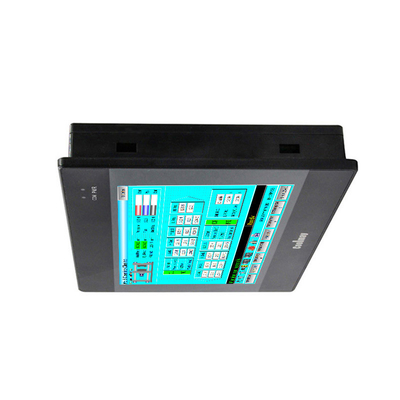

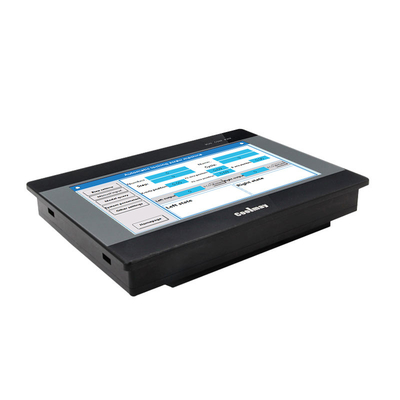

Programmierbarer Logikkompressor 4 Achsen 8 Achsen Schritt-Servo-Treiber Bürstenlos Pwm Dual Motor Geschwindigkeitsregler-Einheit Modul
| Herkunftsort | Zürich |
|---|---|
| Markenname | Coolmay |
| Zertifizierung | CE |
| Modellnummer | Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit |
| Min Bestellmenge | 1 Einheit |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Verpackt in Standardkarton |
| Lieferzeit | 3-8 Werktage |
| Zahlungsbedingungen | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 100.000 eingestellt pro Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| ROM | NOR Flash 128 MB | Speicherplatz | 128 MB |
|---|---|---|---|
| DI/DO | Maximal 12DI/12DO | DI-Wert | Passive NPN, öffentliche Anlage isoliert |
| Typ DO | Relais | DO-Wert | Normalerweise offener trockener Kontakt |
| Hochgeschwindigkeitszählung | 8 Kanäle, Y0-Y3 ist 100KHz, Y4-Y7 ist 10KHz. Hochgeschwindigkeitszählung + Hochgeschwindigkeitsimpul | Hochgeschwindigkeitsimpuls | Einzelphasen-6-Kanal 60KHz oder 2 AB 60KHz + 1 AB 10KHz oder 2 ABZ 60KHz + 1 AB Phase 10KHz |
| Hervorheben | Brushless Pwm Dual Motor Geschwindigkeitsregler,Programmierbarer Logikkompressor,Modul für die Drehzahlregelung |
||
Produkt-Beschreibung
Programmierbarer Logikkompressor 4 Achsen 8 Achsen Schritt-Servo-Treiber Bürstenlos Pwm Dual Motor Geschwindigkeitsregler-Einheit Modul
Kurzschluss der Anschlüsse:
Die COM (S/S) des PLC-Eingangsterminals ist mit
24V, und das X-Terminal ist an die Stromversorgung 0V angeschlossen, d.h. der Eingang
hat ein Signal
Zwei-Draht-System (magnetischer Steuerungsschalter): Der positive Pol des magnetischen Schalters ist
mit dem PLC-X-Terminal verbunden und der Negativpol mit 0V verbunden.
Drei-Draht-System (photoelektrische Sensor oder Encoder): Der PLC-Schalter ist
mit einer Leistung von mehr als 10 Watt,
der Sensor oder des Codierer an die positive Elektrode der Leistung angeschlossen ist
Der Encoder und die Signalleitung werden mit dem X-Terminal verbunden.
Die photoelektrischen Sensoren müssen NPN-Typ sein (PNP muss speziell angepasst werden).
mit einer Leistung von mehr als 50 W und
Transistor: Ausgang ist NPN, COM ist mit dem negativen Pol verbunden, und Y ist mit
Der positive Pol der Stromversorgung mit Last.
Relais: Direktkontakt-Ausgang, COM kann mit dem Positiv- oder Negativanschluss verbunden werden.
Das Diagramm zeigt das gleichwertige Schaltkreislaufdiagramm des Relais-Ausgangsmoduls.
Jede Gruppe ist elektrisch isoliert. Verschiedene Gruppen von Ausgangskontakten sind an verschiedene Stromkreise angeschlossen.
Parameter
|
Anzeige |
Abmessung |
200*146*36 mm |
|
|
Abschnittgröße |
192*138 mm |
|
|
Typ |
7"TFT |
|
|
Merkmal |
60K-Farb-resistiver Touchscreen, unterstützt Porträtanzeige |
|
Gedächtnis |
Speicherplatz |
128 MB |
|
|
ROM |
NOR Flash 128 MB |
|
|
CPU |
Dual-Core 1 GHz |
|
Eingang und Ausgang |
DI/DO |
Maximal 24DI/20DO (maximal 16MR) |
|
|
DI/DO-Wert |
Eingabe: Passive NPN, öffentliches Terminal isoliert Relais-Ausgang: Normaler offener Trockenkontakt |
|
|
DO-Typ und Last |
MR: 2A/punkt, 5A/12 Punkt COM. |
|
|
Analog I/O (optional) |
Maximal 12AI/8AO |
|
|
KI-Typ (fakultativ) |
Die in Absatz 1 Buchstabe b genannten Wärmeparameter sind in Anhang I der Verordnung (EU) Nr. 525/2012 zu erfassen. 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V/ gemischt |
|
|
AO-Typ (fakultativ) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ gemischt/ -5~5V/ -10~10V (2AO für 1 minus Spannung) |
|
Hochgeschwindigkeitsfunktion |
Hochgeschwindigkeitszählung |
Einphasen-6-Kanal 60KHz oder 2 AB 60KHz + 1 AB 10KHz, oder 2 ABZ 60 KHz + 1 AB Phase 10 KHz |
|
|
Hochgeschwindigkeitspuls |
8 Kanäle, Y0-Y3 ist 100KHz, Y4-Y7 ist 10KHz. Hochgeschwindigkeitszählung + Hochgeschwindigkeitsimpuls < 480 kHz |
|
Verbindung |
HMI |
Typ-C HMI-Download-Anschluss (kann PLC-Programm über die USB-Penetrierfunktion herunterladen), RS232-Anschluss |
|
|
|
1 RS485 (von Standard-RS232 geändert) |
|
|
PLC |
1 TYPE-C, 1 RS232 (Programmanschluss) |
|
|
|
1 RS485- oder 2 RS485-COM-Anschlüsse (RS485-Anschluss auf HMI und RS232 auf PLC sind nicht verfügbar) |
|
|
|
CAN (2.0A/B) -Anschluss, Ethernet-Anschluss, WIFI (wird standardmäßig RS232-Anschluss besetzen) |
|
Software |
HMI |
Coolmay Vcool |
|
|
PLC |
Mit Mitsubishi GX Developer 8.86 undArbeiten 2 |
Regeln für die Benennung
1. Seriefür die Verwendung in Kraftfahrzeugen:für die Verwendung in KraftfahrzeugenReihe
2HMI 43FH: 4,3 Zoll 50FH: 5 Zoll 70FH/70HD/70KFH: 7 Zoll 100FH: 10 Zoll
3Digitale Eingabe und Ausgabe (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4Modultyp M: Hauptmodul der Universalsteuerung
5. Digitale Ausgabe (DO) Typ R: Relais; T: Trnasistor (MOS-Rohr); RT: sowohl Relais als auch Transistor
6Analog-Eingang (AD) 4 Kanäle für 43FH/50FH,12 für 70FH/HD,16 für 70KFH/100FH
7Analog-Ausgang (DA) 2 Kanäle für 43FH/50FH,8 für 70FH/70HD/70KFH/100FH
8. AI Typ E: Thermoelement E ((kann als Typ K T, S oder J angepasst werden, unterstützt negative Temperatur)
PT:PT100 PT1000:PT1000 NTC-Thermistor 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (nur 7 und 10 Zoll unterstützen V5_ und V_)
9. AO Typ A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((nur 7 Zoll und 10 Zoll unterstützen negative Spannung deckt 2 Kanäle)
10. Hochgeschwindigkeitszähler mit C1 Einzelphase,Zähler mit C2 AB-Phase,Zähler mit C3 ABZ-Phase;
Normalerweise unterstützt 6 Einzelphasen 60KHz oder 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz Hochgeschwindigkeitspuls;P:100KHz Hochgeschwindigkeitspuls;Normalerweise 8 Kanäle,Y0-Y3 ist 100KHz,Y4-Y7 ist 10KHz;Diese Hochgeschwindigkeitszählung plus Hochgeschwindigkeitspuls muss mit 480KHz sein
12. com port option bezieht sich auf den Grundparameter von Diagramm 1
