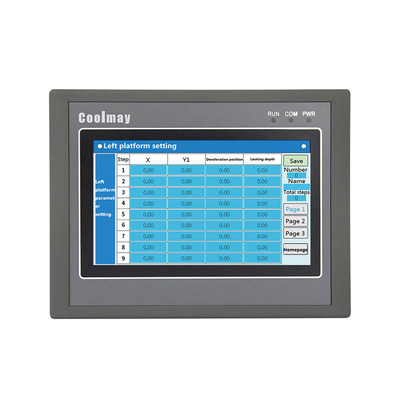

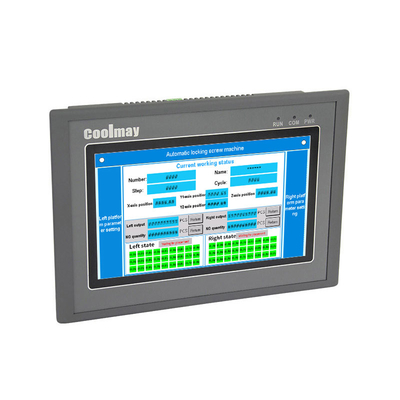

MODBUS HMI Display Touchscreen Panel 65536 True Colors MT6070H Mehrfache Sicherheit

MODBUS HMI Display Touchscreen Panel 65536 True Colors MT6070H Mehrfache Sicherheit

Die Mensch-Maschine-Schnittstelle (HMI) verbindet industrielle Steuerungsgeräte wie speicherprogrammierbare Steuerungen (SPS), Frequenzumrichter, DC-Geschwindigkeitsregler und Messgeräte.Es ist ein digitales Gerät, das den Anzeigebildschirm verwendet, um Arbeitsparameter zu schreiben oder Betriebsbefehle über eine Eingabeeinheit (wie ein Touchpad, eine Maus usw.) einzugeben, um eine Informationsinteraktion zwischen Mensch und Maschine zu realisieren.Es besteht aus zwei Teilen: Hardware und Software.

Merkmale:

■ Unterstützte SPS.Wir unterstützen die folgenden Hersteller, Mitsubishi.Omron.Panasonic.Siemens.ModBus-RTU.ModBus-ASCII.ModBus TCP.LG.Delta.Fatek.Kraft und so weiter.Für neue Marken liefern wir das entsprechende Kommunikationsprotokoll für die Aktualisierung. (Die oben genannten Marken sind den jeweiligen Herstellern vorbehalten.)

■ Komfortable Bedienung und Makroanweisungen.Durch den Betrieb von Makros kann die SPS helfen, komplizierte Berechnungen zu bewältigen, zusammen mit dem Kommunikationsmakro können Benutzer das Kommunikationsprotokoll selbst entwerfen und dann kann das Element mit einem bestimmten System über den COM-Port kommunizieren.

■ Schnelles Herunterladen des Programms über USB.Download über USB Ver1.1/2.0 verkürzt die Downloadzeit

■ Ethernet-Kommunikationsport (nur für HMI der MT60-Serie als Option verfügbar) 10/100BASE-T, Ethernet-Kommunikationsport bietet schnelle Datenaustauschfunktion.Jedes TP kann ein Netzwerk organisieren, um eine aggregierte Fernsteuerung durchzuführen.Auch per Ethernet können Daten in kurzer Zeit hochgeladen werden.

■ Datensicherung per U-Disk (U-Disk-Dateisystem muss FAT 32 sein) oder SD-Karte (nur HMI-Unterstützung der MT60-Serie)

■ Mehrfachsicherung.Stellen Sie einen Passwortschutz bereit, um das geistige Eigentum des Programmierers zu schützen.Bieten Sie einen Passwortschutz für die Verwendung des Bildschirmelements.Das Element kann nur verwendet werden, wenn die Berechtigungsebene des Benutzers höher ist als der Status des Elements.

Parameter:

Spezifikationen	Abmessungen	212*148*40mm
	Ausschnittgröße	194*138mm
	Bildschirmgröße	154*87mm
	Gewicht (kg)	Ca.0,54 kg
Anzeige	Anzeige	7-Zoll-TFT
	Auflösung (Pixel)	800*480
	Helligkeit	300cd/m²
	Kontrastverhältnis	400:1
	Hintergrundbeleuchtung	LED
	Hintergrundbeleuchtung Zeit	60.000 Std
	Anzeigefarbe	65536 echte Farben
	Berührungstyp	4-Draht-Widerstandsplatte
Lagerung	Rom	128 MB
	RAM	64MB
	Zentralprozessor	ARM9-Kern 400 MHz
Betriebssystem		Wince 5.0
Schnittstelle	USB-Anschluss	USB 2.0×1 (USB-Anschluss und kann an externes USB-Flash-Laufwerk, Maus usw. angeschlossen werden)
	Download-Port	Ja (Typ-B-Steckeranschlusskabel für den Programm-Download)
	Ethernet Anschluss	Optional
	COM-Port	1 RS232 und 1 RS485
	Protokoll	Unterstützt MODBUS, freien Port und gemeinsames SPS-Kommunikationsprotokoll
Audio		Optional
Kalender		Ja
Eingangsspannung		Standardmäßig DC12~24±10%V
Verbrauch		200mA*24V
Schutzklasse		IP65 (Frontplatte)
Temperatur		Umgebungsumgebung: 0~50℃ |Lagerumgebung: -20~70℃
Feuchtigkeit		20 % ~ 90 % relative Luftfeuchtigkeit
Zertifizierung		CE
Software		Coolmay HMI-Programmiersoftware
