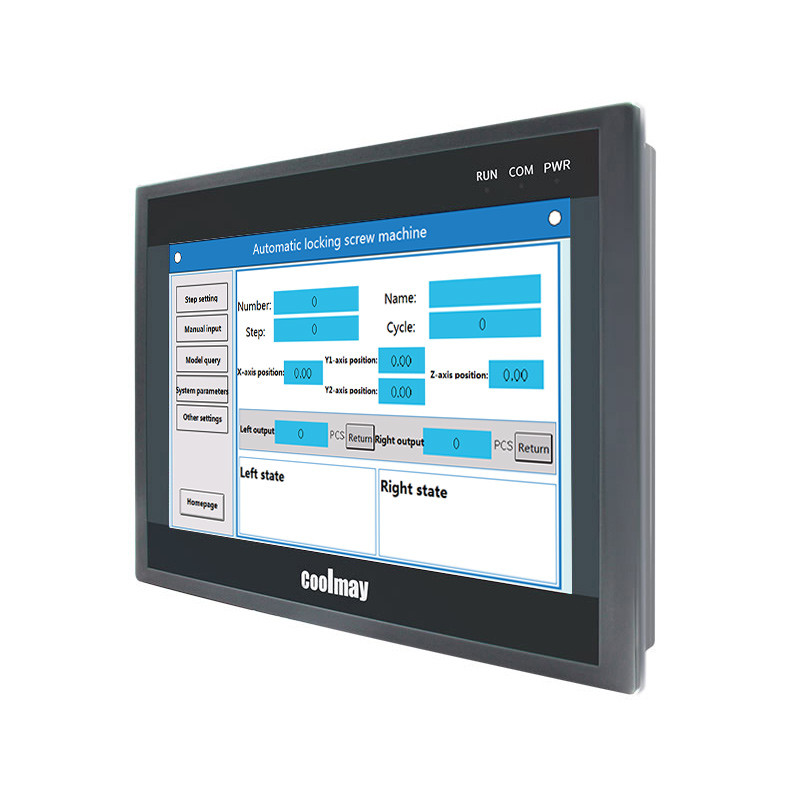

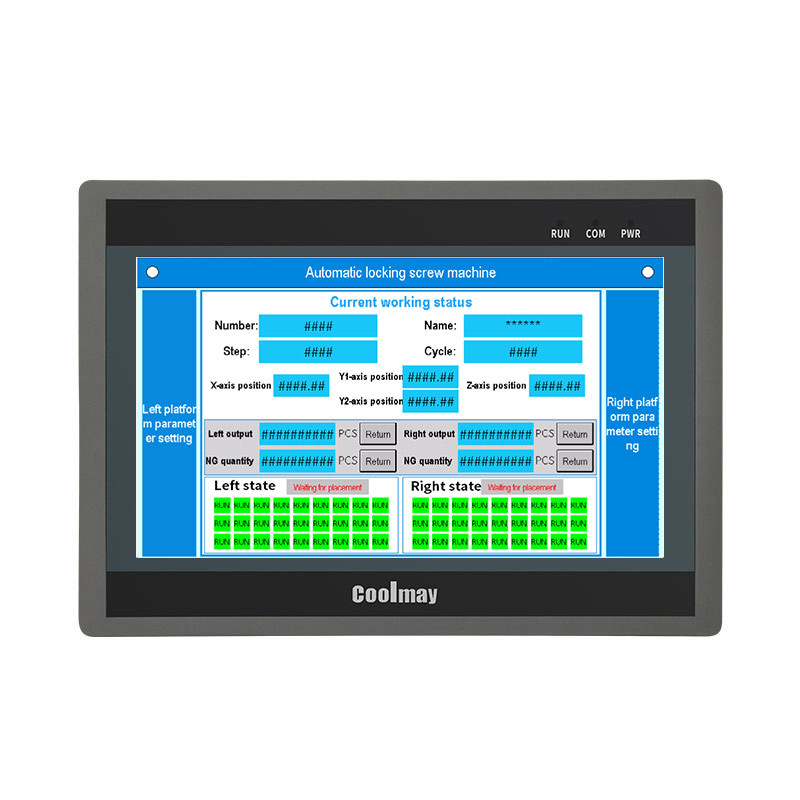

Coolmay 10'' Digital Touch Screen SPS-Steuerung RS232 RS485 SPS-Automatisierungsbedienfeld

Coolmay 10 '' Digitaler programmierbarer Touchscreen-SPS-Controller RS232 / RS485-SPS-Automatisierungsbedienfeld

Die All-in-One-Lösung besteht aus der Integration von Controller, Bedienschnittstelle, Eingang/Ausgang, analogem Eingang/Ausgang, Hochgeschwindigkeitszählung/Impuls und Kommunikationsanschluss in einer kompakten Einheit, um die Anforderungen der Automatisierungssteuerung von Kundenanlagen zu erfüllen.

PRODUKTBESCHREIBUNG der HMI SPS ALL IN ONE

① Serie QM3G: QM3G-FH-Serie

② HMI 43: 4,3 Zoll 50: 5 Zoll 70 /70HD/70K: 7 Zoll bis 100: 10 Zoll

③ Digitaler Ein- und Ausgang (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20 DO 60: 30DI 30DO

④ Modultyp M: Hauptmodul des Universalreglers

⑤ Digitalausgang (DO) Typ R: Relais; T: Transistor (MOS-Röhre); RT: sowohl Relais als auch Transistor

⑥ Analogeingang (AD) 4 Kanäle für 43FH/50FH, 12 für 70FH/HD, 16 für 70KFH/100FH

⑦ Analogausgang (DA) 2 Kanäle für 43FH/50FH, 8 für 70FH/70HD/70KFH/100FH

⑧ AI Typ E: Thermoelement E (kann angepasst werden, da Typ KT, S oder J negative Temperaturen unterstützt)

PT:PT100 PT1000:PT1000 NTC-Thermistor 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V

V: 0-10V V5_:-5V~5V V_:-10~10V (nur 7 und 10 Zoll unterstützen V5_ und V_)

⑨ AO-Typ A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V

V_: -10 ~ 10 V (nur 7 Zoll und 10 Zoll unterstützen negative Spannung deckt 2 Kanäle ab)

⑩ C1 Einphasen-Hochgeschwindigkeitszählung, C2 AB-Phasenzählung, C3 ABZ-Phasenzählung;

Unterstützt normalerweise 6 einphasige 60 kHz oder 2 AB (Z) 60 kHz + 1 AB 10 kHz

⑪ P0: 10 KHz Hochgeschwindigkeitsimpuls; P: 100 KHz Hochgeschwindigkeitsimpuls; Normalerweise 8 Kanäle, Y0-Y3 ist

100 KHz, Y4-Y7 ist 10 KHz; Diese Hochgeschwindigkeitszählung plus Hochgeschwindigkeitsimpuls muss innerhalb von 480 KHz liegen

⑫ Com-Port optional bezieht sich auf Tabelle 1 ‚Grundparameter‘

1.

   Anzeige	Abmessungen	275*194*36mm
   	Ausschnittgröße	262*180mm
   	Energieverbrauch	6-8W
   	Feature	Resistiver 60K-Farb-Touchscreen, unterstützt Hochformatanzeige
   Erinnerung	RAM	64MB
   	Rom	NOR-Flash 16 MB
   	Zentralprozessor	32-Bit-CPU 408 MHz
   E/A	DI/DO	Max. 30DI/30DO (max. 28MR)
   	DI/DO-Pegel	Eingang: Passiv NPN, öffentliche Klemme isoliert
   	DO-Typ	Relais (MR) oder Transistor (MT, Y0-Y3 sind MOS) oder gemischt (MRT) (Relaisausgang: max. Last 5A/ Transistorausgang: max. Last 500mA)
   	Analoge E/A (Optional)	Maximal 12AI/8AO
   	AI-Typ (optional)	Thermoelement E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/
   	AO-Typ (optional)	0~10V /0~5V/ 0~20mA/ 4~20mA/ gemischt/ -5~5V/ -10~10V (2AO für 1 Minusspannung)
   Schnelle GeschwindigkeitFunktion	Hochgeschwindigkeitszählung	Einphasig 6 Kanal 60KHz, oder 2 AB 60KHz + 1 AB 10KHz, oder 2 ABZ 60 KHz + 1 AB Phase 10 KHz
   	Hochgeschwindigkeitspuls	8 Kanäle, Y0-Y3 ist 100 KHz, Y4-Y7 ist 10 KHz. Hochgeschwindigkeitszählung + Hochgeschwindigkeitsimpuls < 480 kHz
   Verbindung	HMI	Typ-B-HMI-Download-Port (kann SPS-Programme über die USB-Durchdringungsfunktion herunterladen), RS232
   		1 RS485 (geändert von Standard RS232)
   	SPS	1 Mini-USB, 1 RS232 (Programmport)
   		1 Rs485- oder 2 Rs485-COM-Ports (einer wird vom Standard-Rs232-Port geändert)
   		CAN (2.0A/B)-Port, Ethernet-Port, WIFI (belegt Standard-RS232-Port)
   Software	HMI	Coolmay mView HMI-Programmiersoftware
   	SPS	Kompatibel mit Mitsubishi GX Developer 8.86 undWERKE 2
